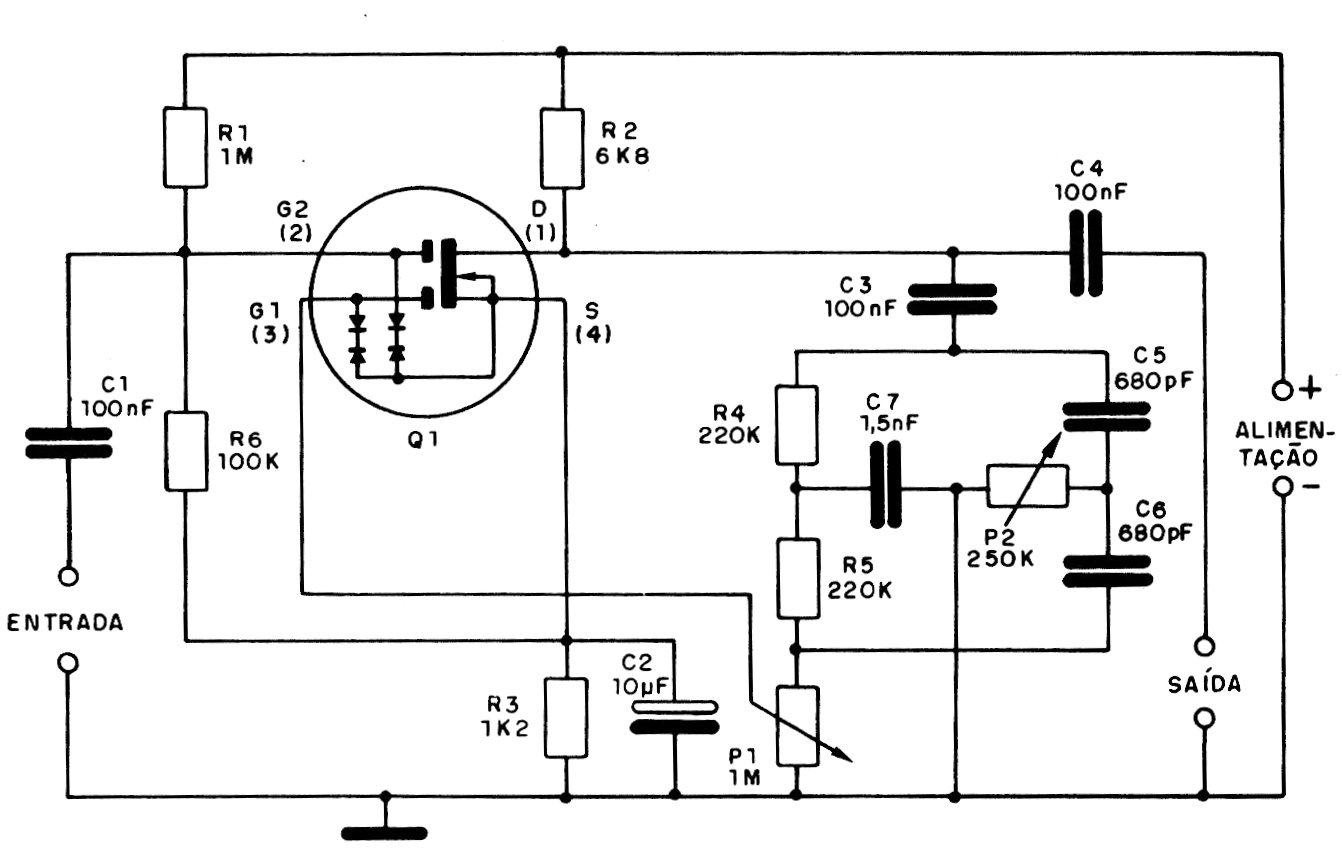

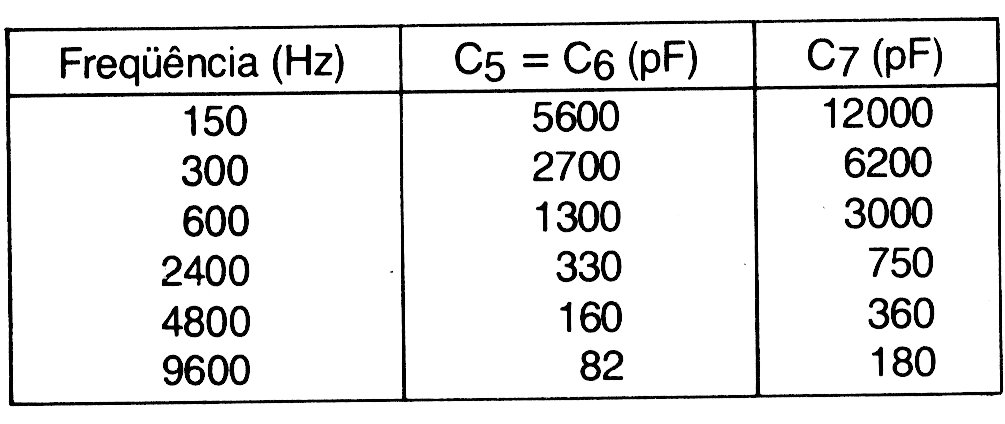

Este interessante circuito deixa passar frequências centralizadas em um valor dado pelos componentes conforme tabela junto ao diagrama. O MOSFET usado é de tipo comum, podendo praticamente ser usado qualquer semelhante com proteção de gate e dupla comporta. O circuito é de uma documentação de 1989.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
