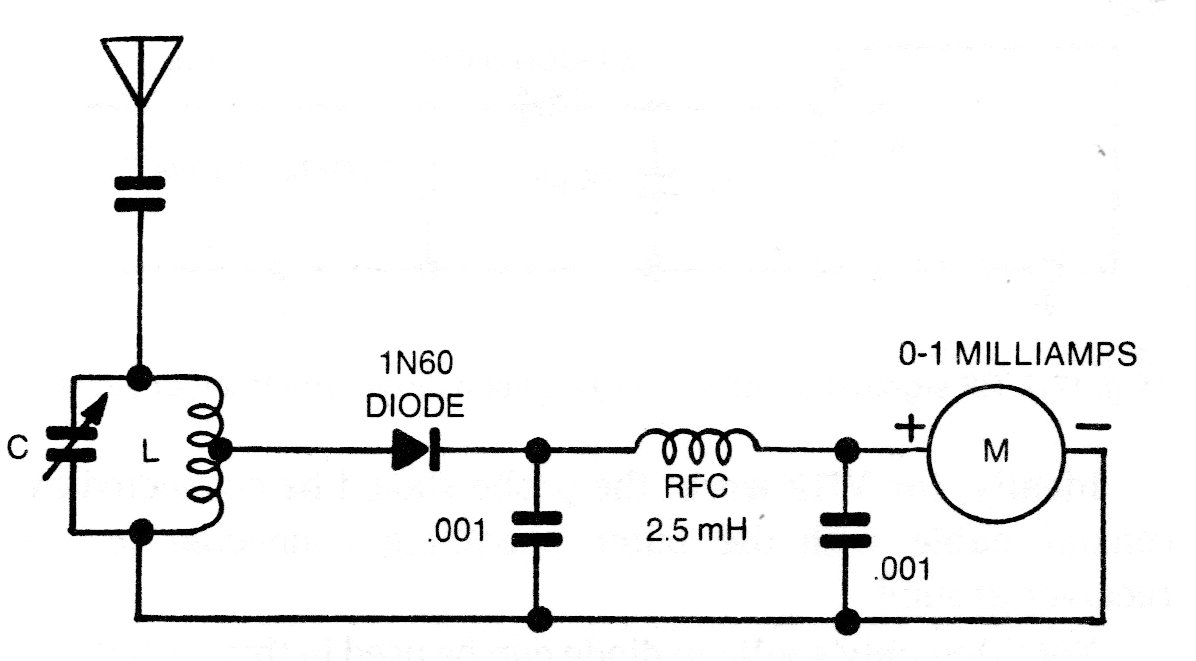

Este circuito tem uma configuração tradicional explorada em diversos outros pontos deste site. A bobina e o capacitor de sintonia dependem da faixa de frequências que deve ser monitorada e o capacitor sem valor pode ser de 22 a 100 pF cerâmico.
| Clique na imagem para ampliar |
