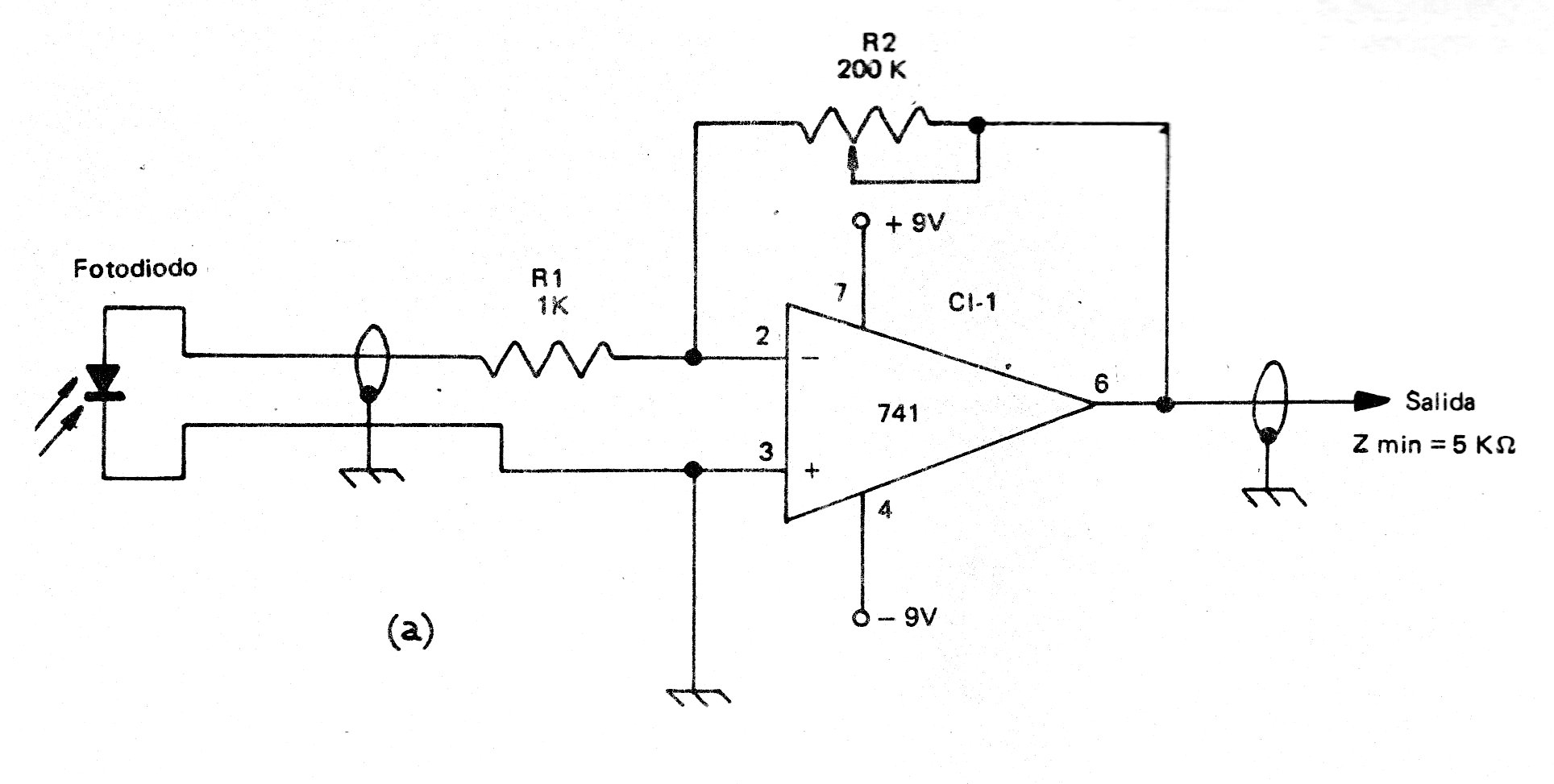

Esta é a configuração básica de um amplificador operacional amplificando sinais de um foto-diodo. O ganho é ajustado no potenciômetro e a fonte de alimentação deve ser simétrica. O mesmo circuito vale para amplificadores operacionais modernos que usem tensões de alimentação mais baixa.
