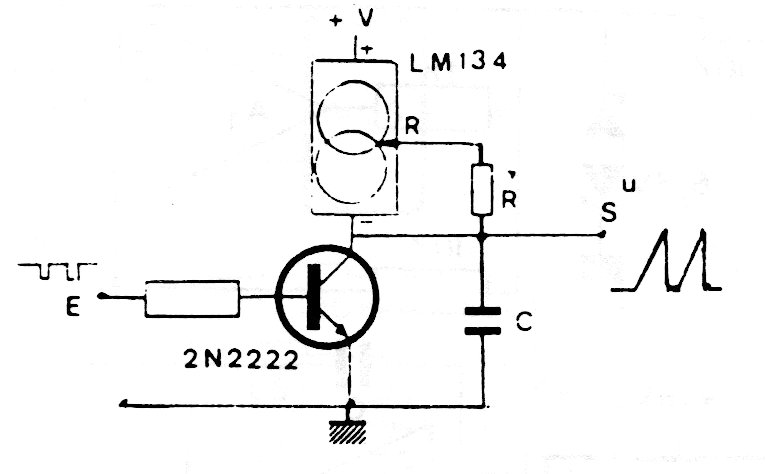

O circuito integrado LM134 não é muito comum atualmente. Este circuito gera rampas lineares de baixa frequência tendo sido encontrado numa documentação técnica dos anos 80. O resistor depende da intensidade do sinal de comando ficando tipicamente entre 1k e 10 k.
