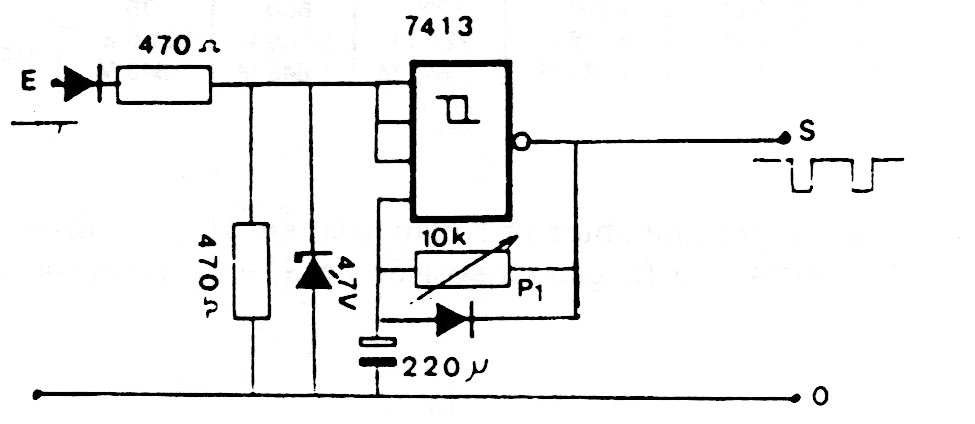

Na verdade, este circuito pode gerar sinais de 50 Hz ou 60 Hz conforme a rede de alimentação. O sinal de entrada vem do secundário de 6 a 12 V de um transformador ligado à rede de energia. A forma de onda do sinal gerado aparece no diagrama.
| Clique na imagem para ampliar |
