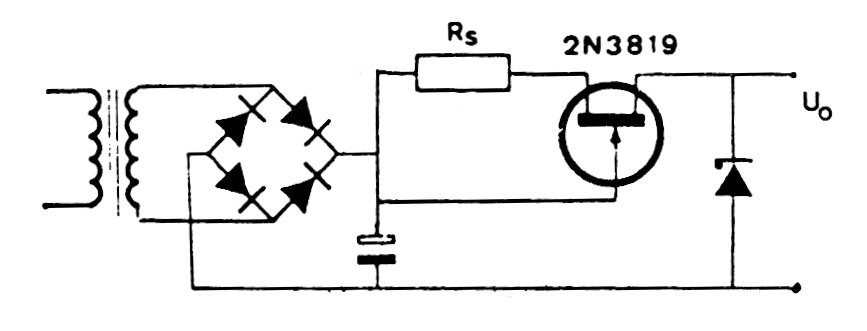

Este regulador de tensão para aplicações com baixas correntes (alguns miliampères) é de uma publicação europeia dos anos 80. O FET admite equivalente e o zener determina a tensão de saída. O resistor deve ser calculado para que a corrente não ultrapasse o máximo admitido pelo transistor.
