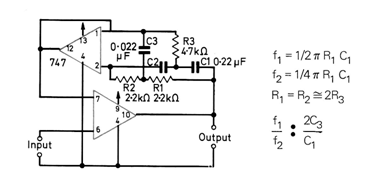

Esta é a configuração de um filtro convencional passa-banda ou passa-faixa com um amplificador operacional. A tensão de alimentação pode ficar entre 6 e 12 V e com operacionais mais modernos pode ser menor. As formulas para os cálculos dos componentes são dadas junto ao diagrama.
