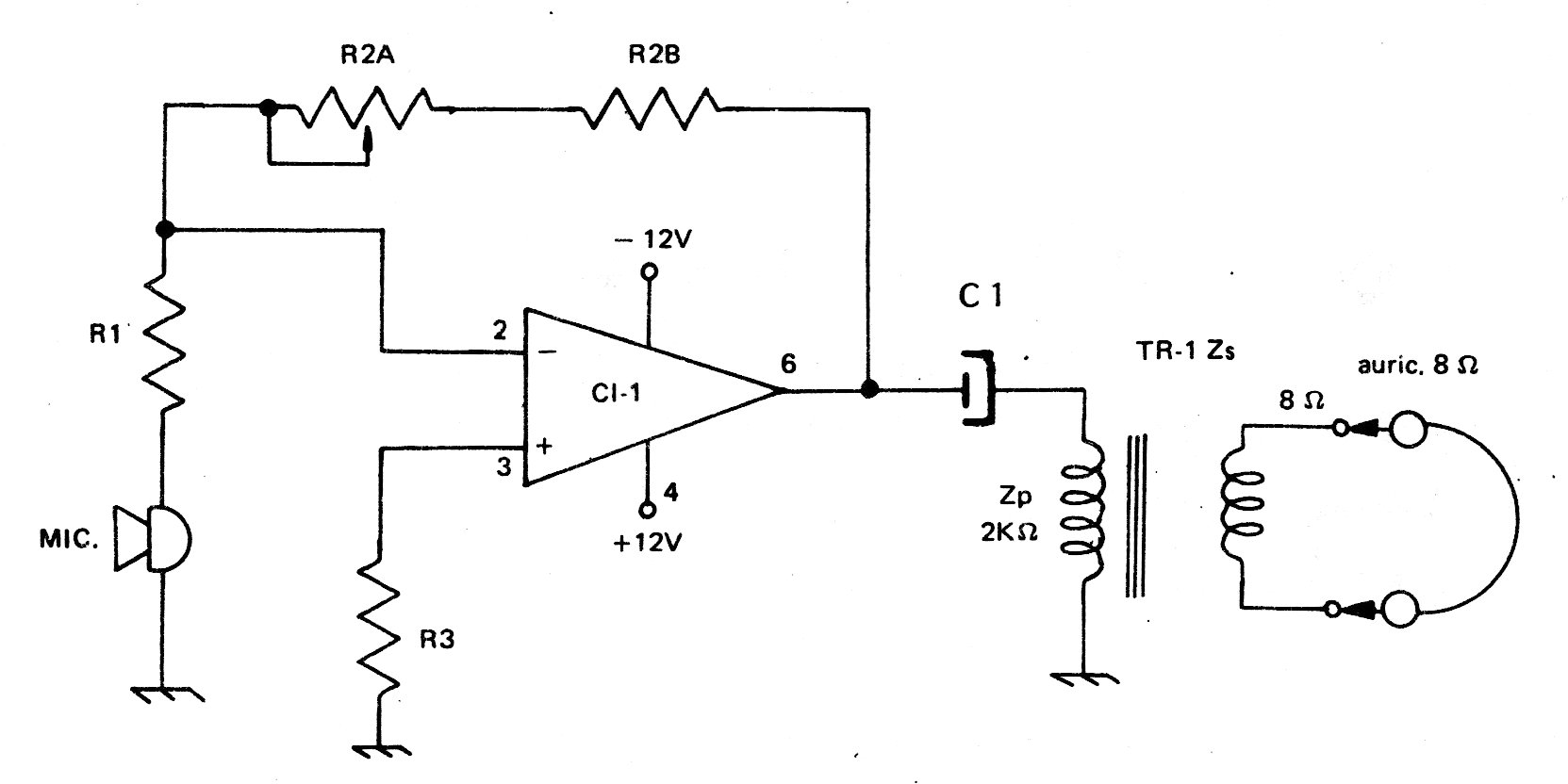

O operacional deste amplificador pode ser o 741 e os resistores R1 e R3 são de 10 k. R2B é também de 10k e o potenciômetro de 1 M. O capacitor é de 100 uF e a alimentação deve ser simétrica de 6 a 12 V. O circuito é de um manual dos anos 70. O transformador é do tipo de saída para rádios transistorizados.
