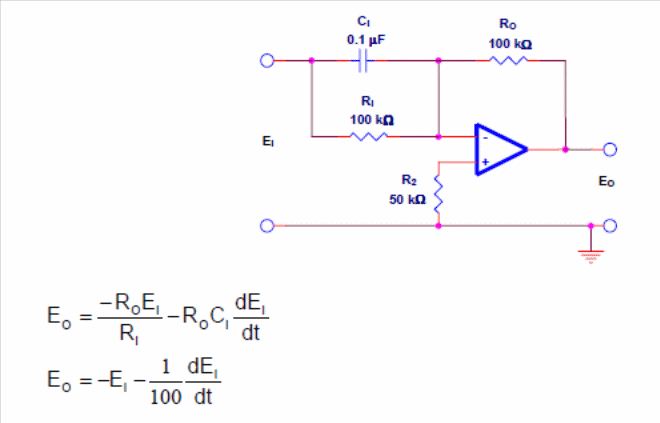

Este circuito soma a amplitude do sinal de entrada com sua derivada, conforme fórmulas dadas junto ao diagrama. O circuito é de uma documentação da Texas Instruments de 2016 podendo ser elaborado com diversos tipos de amplificadores operacionais.
