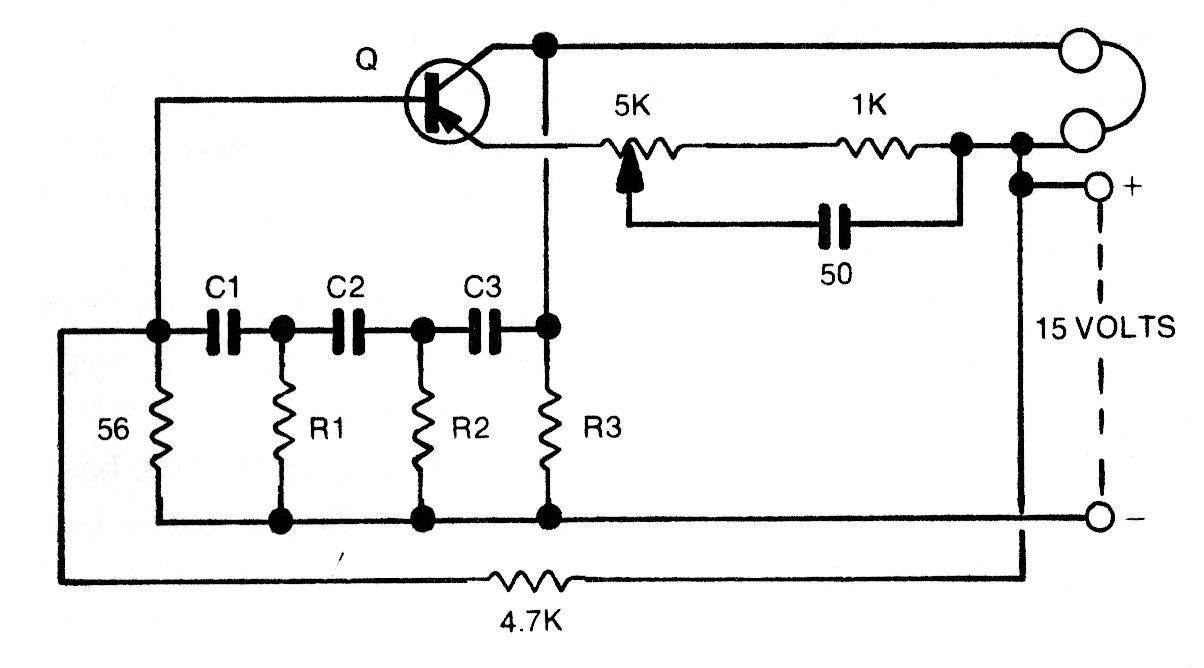

Na figura temos outra configuração para um oscilador por deslocamento de fase com um transistor. O transistor pode ser de qualquer tipo de uso geral e os capacitores que determinam a frequência de 10 nF a 100 nF. Os resistores sem valor são de 10 k ohms.
