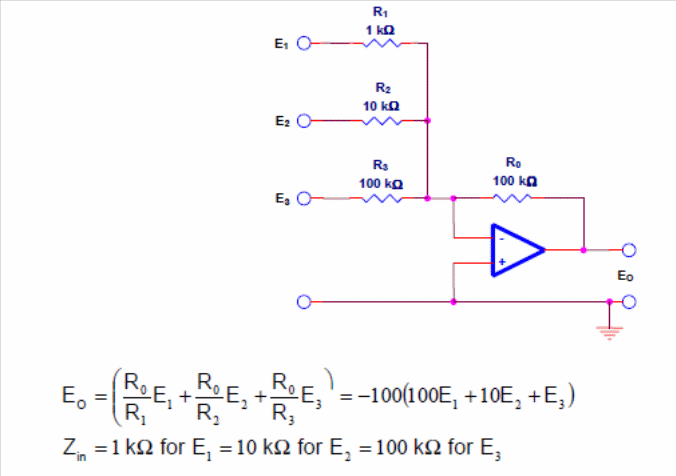

Na figura temos um circuito somador com entradas ponderadas conforme os resistores usados. As fórmulas que mostram o comportamento deste circuito estão junto ao diagrama. O circuito é de uma documentação da Texas Instruments de 2016, podendo ser implementado praticamente com qualquer tipo de amplificador operacional.
