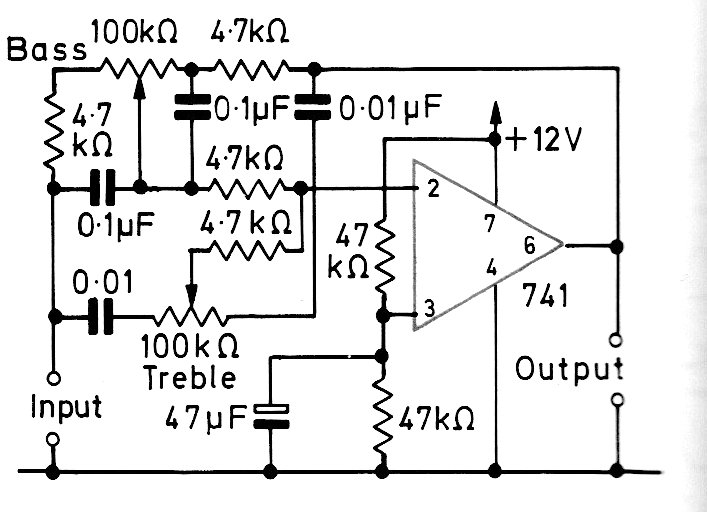

Este circuito consiste num controle de tom ativo (graves e agudos) usando um amplificador operacional 741. O circuito pode ser elaborado com operacionais mais modernos que permite a alimentação com tensões menores. Cabos de entrada e de saída devem ser blindados.
| Clique na imagem para ampliar |
