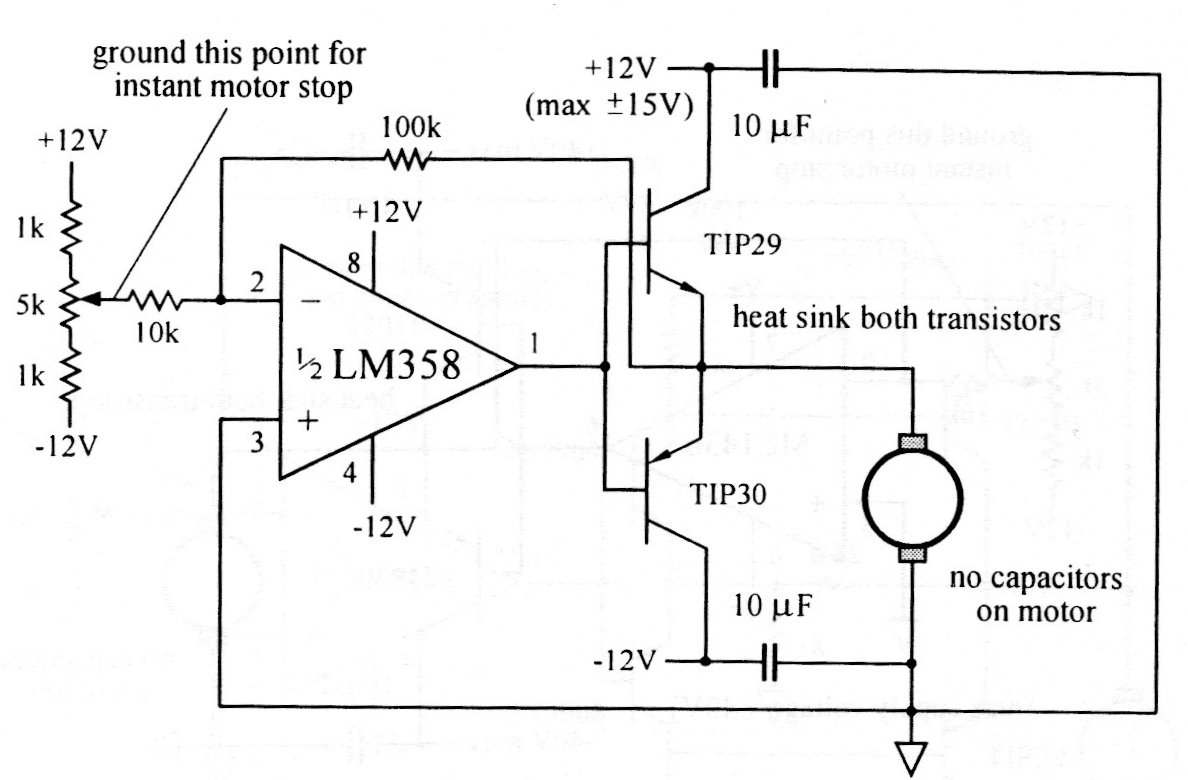

Motores de até 2 A podem ser controlados por este circuito que exige uma fonte simétrica. Se bem que indicado para 12 V ele funcionará com tensões a partir de 5 V o que permite seu uso com microcontroladores. Os transistores de saída devem ser montados em dissipadores de calor. O circuito é de um livro americano dos anos 90.
| Clique na imagem para ampliar |
