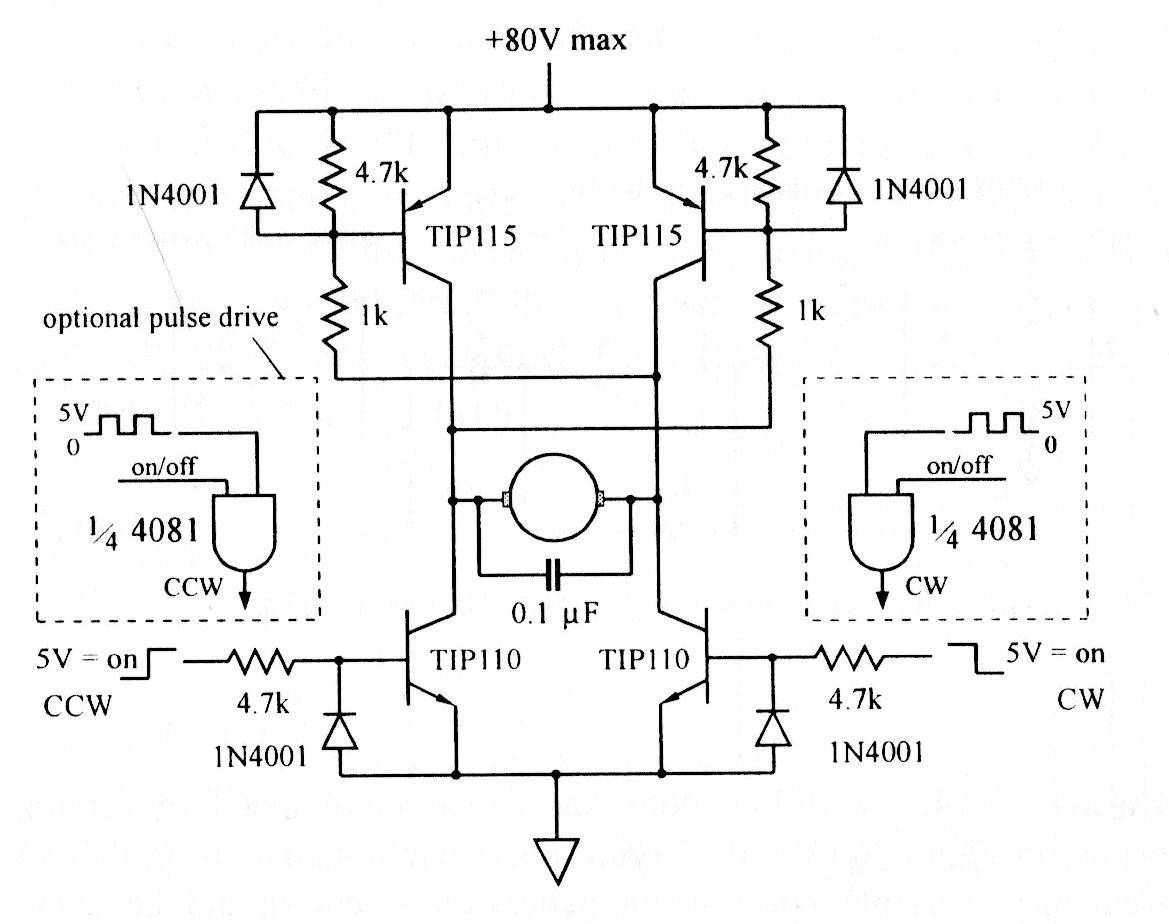

Este circuito foi obtido numa documentação americana sobre motores. O circuito admite transistores equivalentes de acordo com a potência do motor controlado. A tensão do motor não precisa ser a mesma que alimenta a lógica de controle o que possibilita seu uso com microcontroladores.
