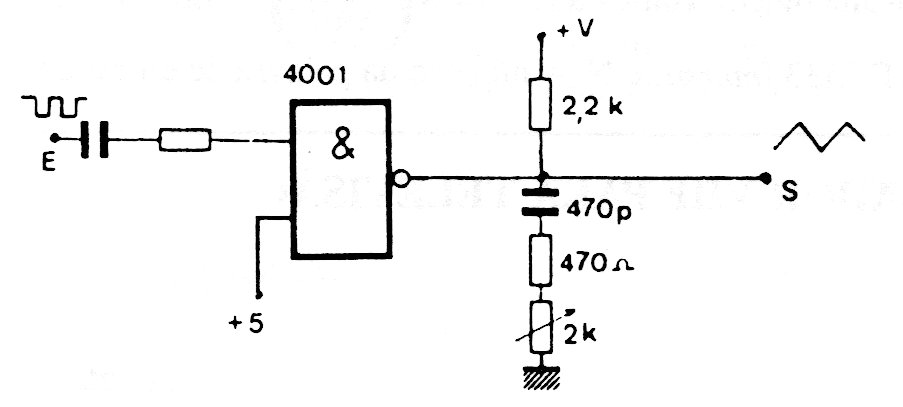

Este circuito opera com sinais de 150 kHz a 1 MHz e faz uso de uma porta NAND CMOS conhecida. A alimentação depende da aplicação e o ajuste da linearidade do sinal de saída é feita num trimpot. A rede RC sem valores depende da frequência do sinal.
| Clique na imagem para ampliar |
