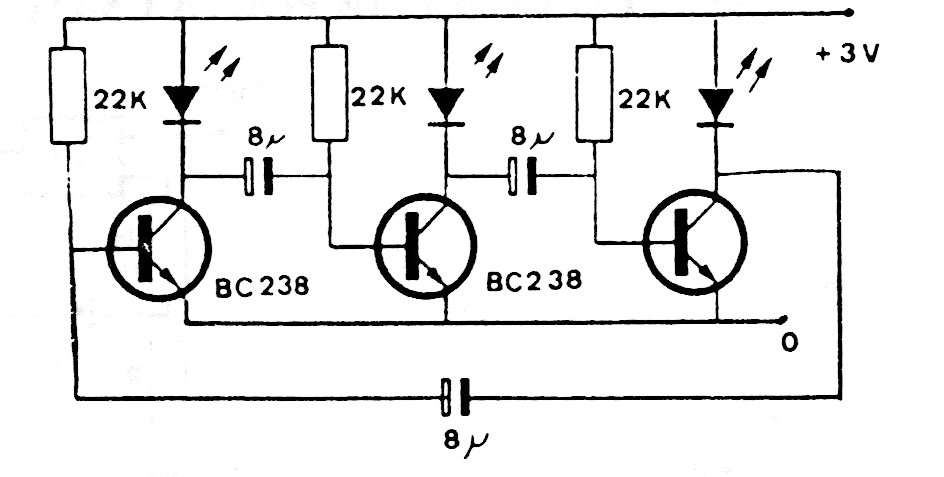

Este circuito gera um Inal múltiplo com 3 saídas e cuja frequência depende dos valores dos capacitores usados. Com os valores indicados temos a produção de um sinal de muito baixa frequência. O circuito faz com que os LEDs pisquem em um modo quase sequencial.




| Clique na imagem para ampliar |
