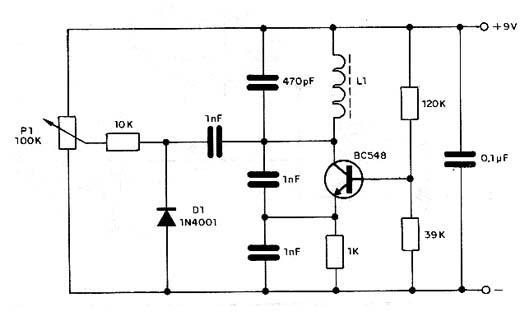

Este VFO (Variable Frequency Oscillator ou Oscilador de Frequência Variável) tem sua frequência controlada por um potenciômetro. Para uma bobina formada por 60 espiras de fio 28 AWG em um bastão de ferrite de 0,8 a 1 cm de diâmetro, a frequência central estará em torno de 1 MHz. O circuito oscilará em frequências até mais de 10 MHz. Para frequências maiores reduza o capacitor de 470 pF, troque o transistor por um BF494 e altere a bobina conforme o necessário. Reduza também o capacitor de 1 nF para 47 pF.
VFO Com Varicap
