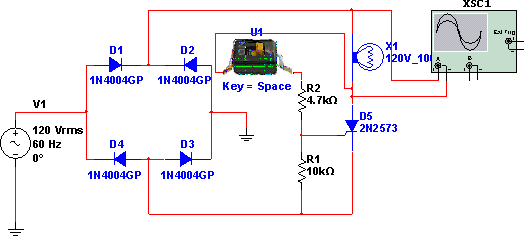

O circuito apresentado consiste num controle de potência de onda completa utilizando um SCR. Quando o interruptor U1, de baixa corrente, é pressionado, o SCR é disparado, conduzindo a corrente pulsante num único sentido. Como a ponta retifica a tensão da rede em onda completa, temos os dois semiciclos sendo conduzidos até a carga. O circuito serve apenas para cargas resistivas, já que a tensão aplicada à carga não é senoidal e portanto rica em harmônicas. Na simulação pressiona-se a chave de espaço para se obter o funcionamento do circuito com o acendimento da lâmpada.
Chave de Onda Completa Com SCR

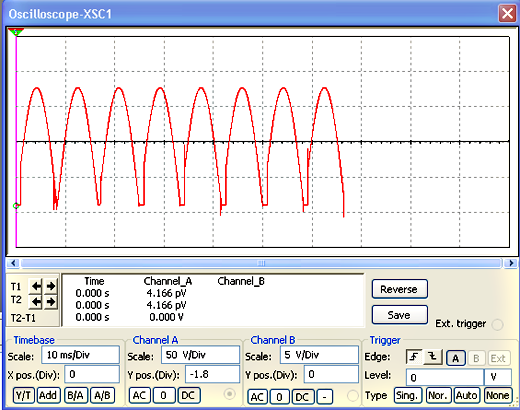

A forma do sinal aplicado à lâmpada é mostrada no osciloscópio virtual do Multisim11.0 conforme a figura abaixo.
Forma de onda da Chave de Onda Completa Com SCR
Arquivos para downloads: Simulação e netlist
