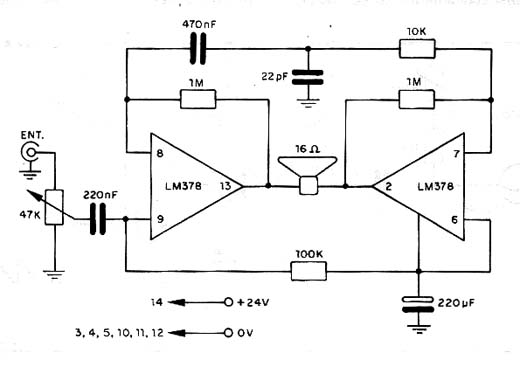

O circuito integrado usado neste projeto já não é mais muito comum no mercado, existindo alternativas mais modernas e de melhor desempenho, mas se o leitor tiver um à sua disposição e quiser usá-lo num circuito BTL (Ponte) o circuito é dado abaixo. O circuito integrado deve ser alimentado por tensão de 24 V com pelo menos 800 mA, e a impedância do alto-falante não deve ser menor do que 16 ?. O potenciômetro de 47 k serve como controle de volume. Para novos projetos sugerimos usar o LM2878.
Amplificador de 6 W com o LM378
