Este oscilador pode produzir sinais na faixa de 100 kHz a 10 MHz dependendo apenas da bobina. Para a faixa de 2 MHz L1 terá 40 + 10 espiras de fio 28 num bastão de ferrite de 1 cm de diâmetro por 10 a 15 cm de comprimento. O capacitor é do tipo variável comum obtido de um rádio de ondas médias. Os dois capacitores devem ser cerâmicos.
![Oscilador de 100 kHz a 10 MHz Oscilador de 100 kHz a 10 MHz](/images/stories/banco/cir0191_01.jpg)

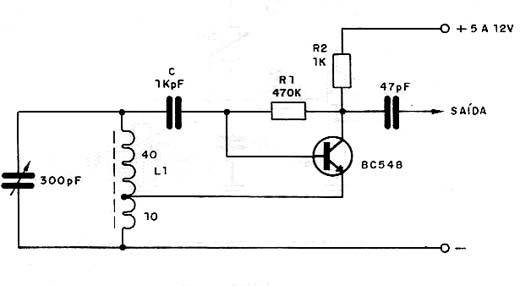

Oscilador de 100 kHz a 10 MHz
