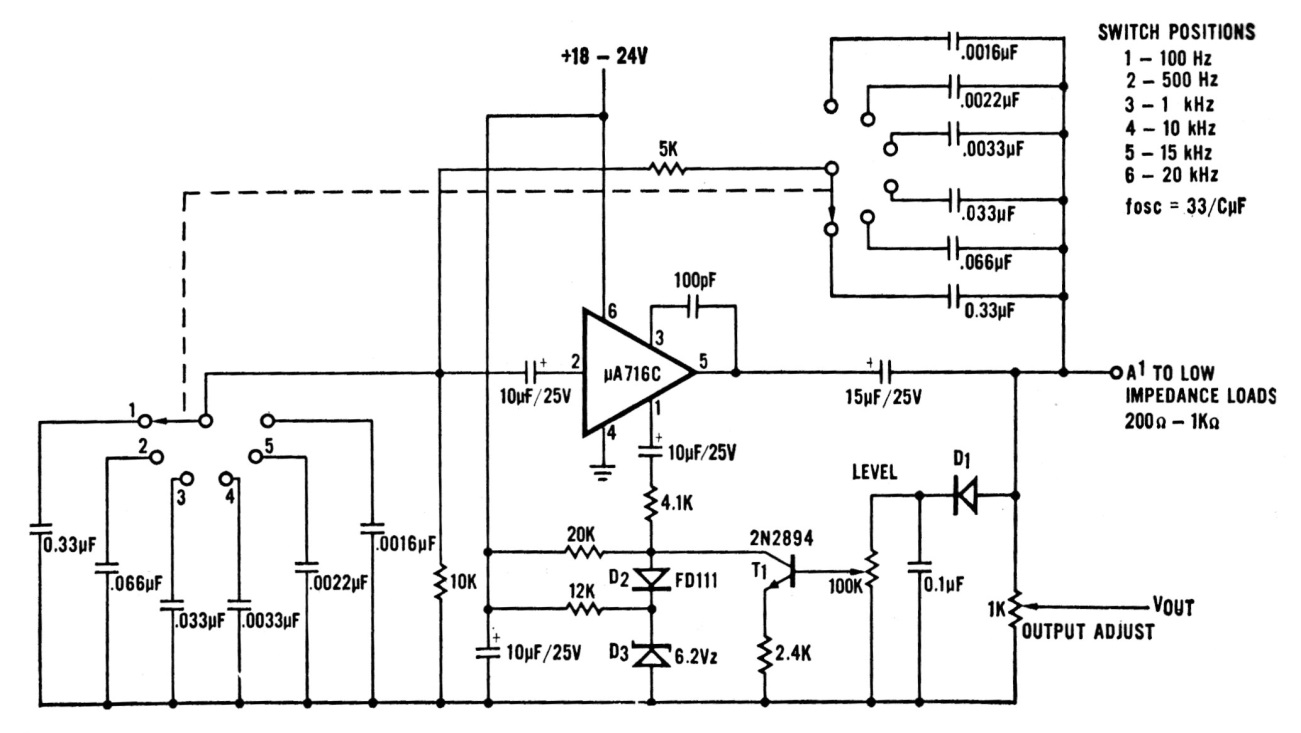

Este sofisticado gerador de sinais senoidais de áudio usa uma configuração por ponte de Wien com amplificador operacional. A fonte não precisa ser simétrica e amplificadores equivalentes podem ser experimentados. Outros componentes críticos também admitem equivalentes. A faixa de frequências vai de 100 Hz a 20 kHz. O circuito é de uma documentação americana antiga.
