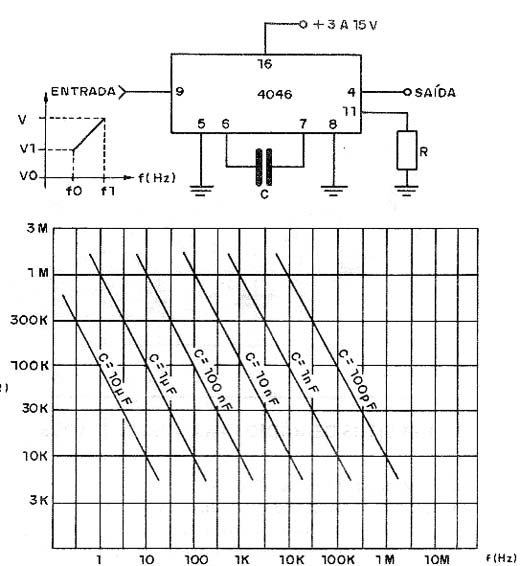

O circuito integrado 4046 consiste num PLL que tem um oscilador controlado por tensão (VCO = Voltage Controlled Oscillator). Na figura abaixo temos o modo de se utilizar este oscilador com um nomograma que permite selecionar o valor do capacitor e o valor do resistor para a frequência desejada. A alimentação do circuito pode ficar entre 3 e 15 V e a saída é um sinal retangular.
VCO Com o 4046
