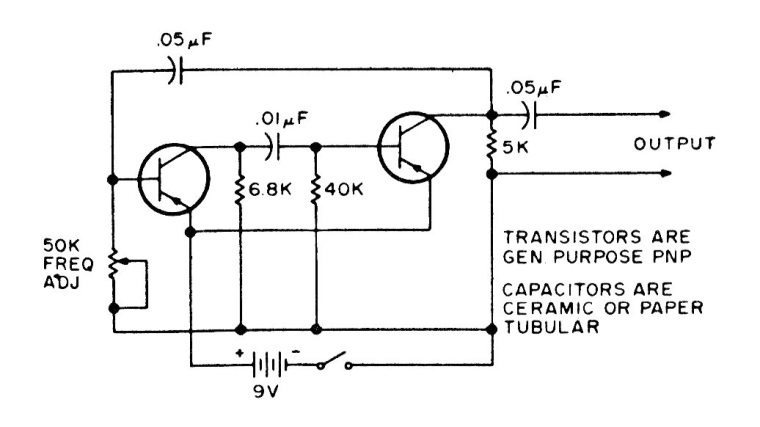

Esta configuração típica de injetor de sinais foi encontrada numa documentação dos anos 80. O potenciômetro ou trimpot pode ser de 47k e o resistor de 40k pode ser de 39k ou 47k. Os transistores são de uso geral.
| Clique na imagem para ampliar |
Esta configuração típica de injetor de sinais foi encontrada numa documentação dos anos 80. O potenciômetro ou trimpot pode ser de 47k e o resistor de 40k pode ser de 39k ou 47k. Os transistores são de uso geral.
