Este circuito aproveita o ruído térmico gerado na junção base-emissor de um transistor qualquer de silício (que mantém o coletor desligado). Esse ruído é amplificado por um operacional 741 alimentado por fonte simétrica de 12 a 15 V. O nível de ruído, dado pelo ganho do amplificador é ajustado num potenciômetro de 100 k. A saída do sinal tem boa intensidade podendo excitar amplificadores comuns com facilidade ou mesmo etapas simples de amplificação. Amplificadores operacionais equivalentes ao 741 podem ser utilizados.
![Gerador de Ruído Branco com o 741 Gerador de Ruído Branco com o 741](/images/stories/banco/cir0187_01.jpg)

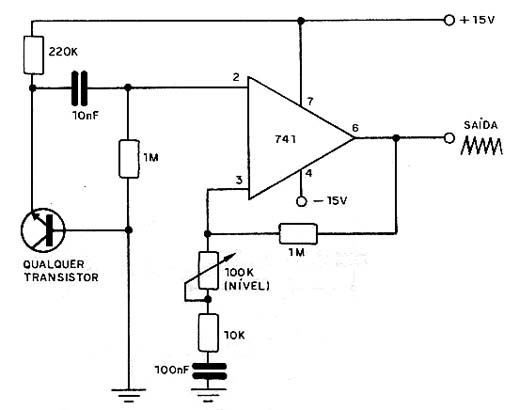

Gerador de Ruído Branco com o 741
