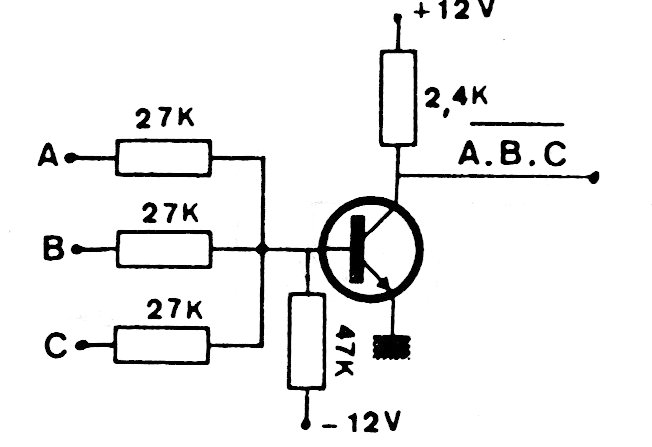

Mostramos na figura como implementar a função lógica Não-E ou NAND usando um transistor de uso geral. Os resistores de base de 47 k e coletor podem ser alterados para outras tensões de alimentação.
| Clique na imagem para ampliar |
Mostramos na figura como implementar a função lógica Não-E ou NAND usando um transistor de uso geral. Os resistores de base de 47 k e coletor podem ser alterados para outras tensões de alimentação.
