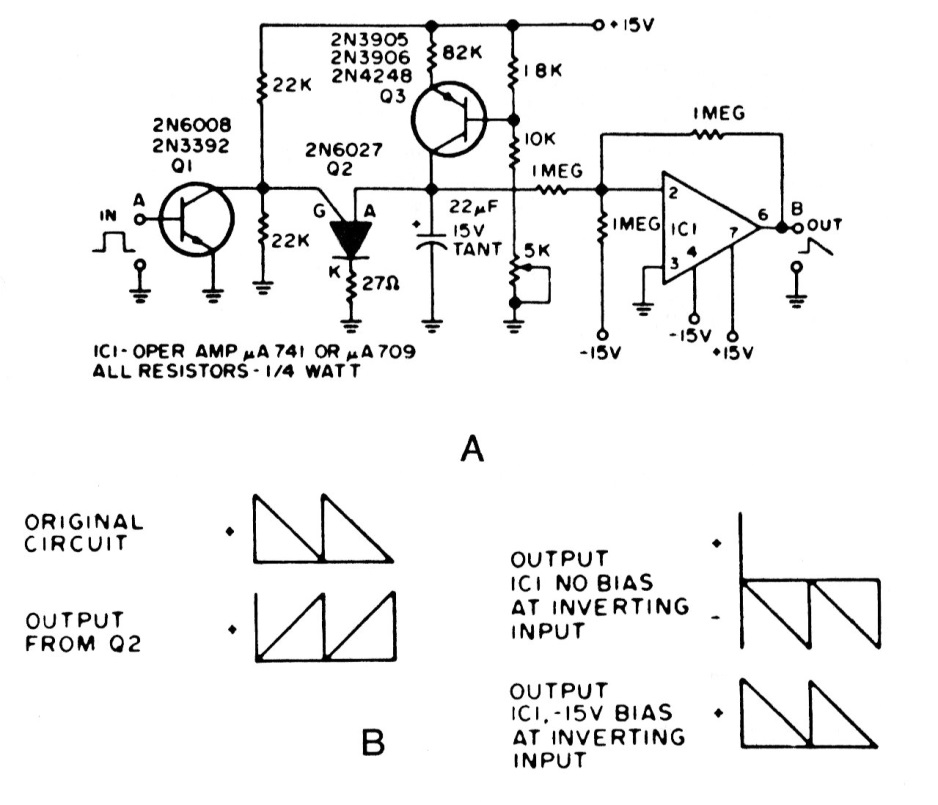

A finalidade deste circuito é produzir o redisparo de circuitos de varredura lenta usados nos anos 80 em analisador de baixa frequência de varredura como o mostrado no circuito anterior. Na figura temos as formas de imagem produzidas e dos sinais.
