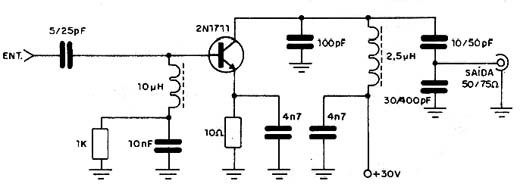

Este circuito de alguns watts de potência é ligado na saída de um transmissor para a faixa dos 40 metros (mas pode ser modificado para operar nos 80 metros) aumentando sua potência. A alimentação deve vir de fonte estabilizada de 30 V e o transistor deve ser montado num bom radiador de calor. Os capacitores usados devem ser todos cerâmicos. Os cabos de entrada devem ser RF (coaxiais) de 50 ou 75 ?.
![Etapa de Potência Para 7 MHz Etapa de Potência Para 7 MHz](/images/stories/banco/cir0184_01.jpg)
Etapa de Potência Para 7 MHz
