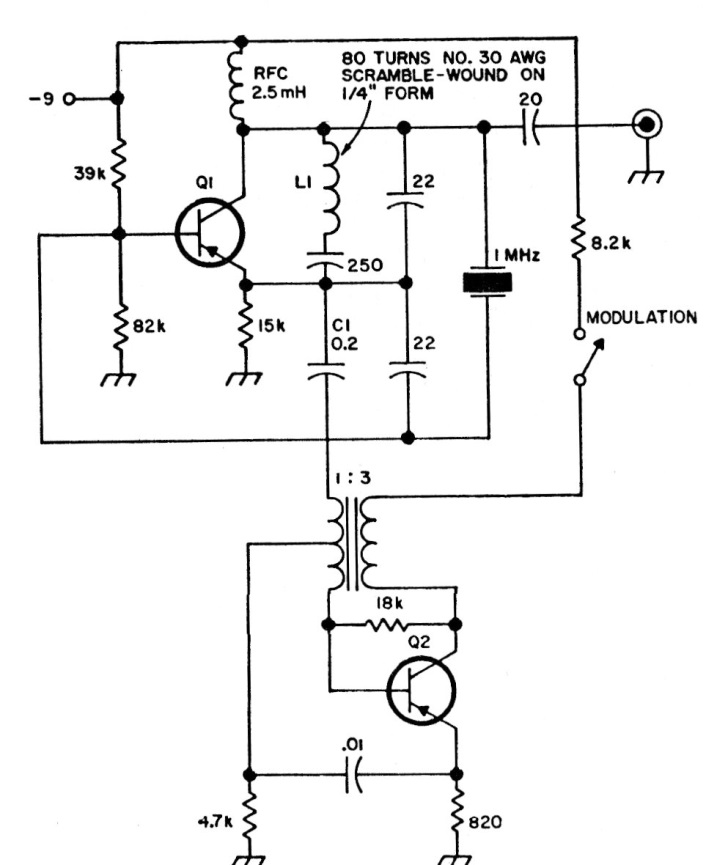

Este circuito gera sinais controlados por cristal podendo gerar marcas até 30 MHz de 1 em 1 MHz com modulação dada pelo segundo oscilador que tem por Q2 o elemento principal. Os transistores podem ser de uso geral. O circuito é de uma antiga documentação americana.
| Clique na imagem para ampliar |
