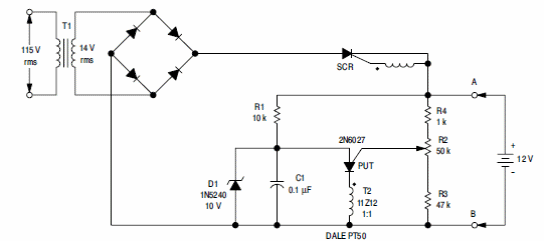

Encontramos este carregador automático de bateria num manual de circuitos e aplicações da ON Semiconductor dos anos 80. Os diodos da ponte podem ser os 1N5404 e a corrente de secundário de 3 ou 4 A para o transformador. O SCR deve ser dotado de dissipador de calor.
