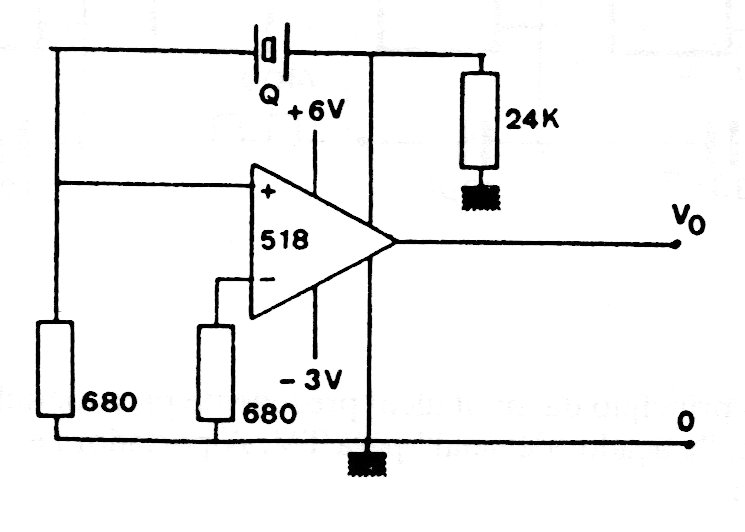

Na figura temos o modo de se implementar um oscilador de 100 kHz a 5 MHz com operacional, sendo controlado por cristal de quartzo. Outros operacionais podem ser usados desde que suportem a frequência desejada na operação.




| Clique na imagem para ampliar |
