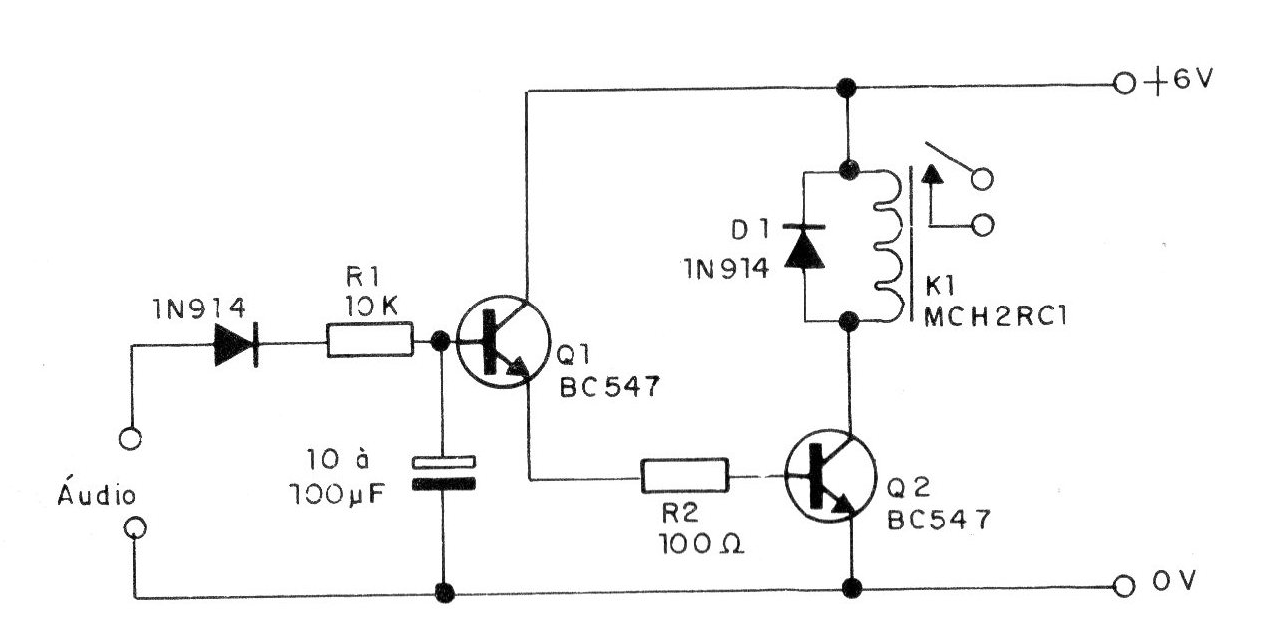

Este circuito pode ser usado para acionar um relé a partir de um tom de áudio. O tom pode ser, por exemplo, pulsos de um controle PWM, não importando sua frequência. O relé é do tipo sensível para 6 V. O capacitor deve ser escolhido de acordo com a aplicação.
| Clique na imagem para ampliar |
