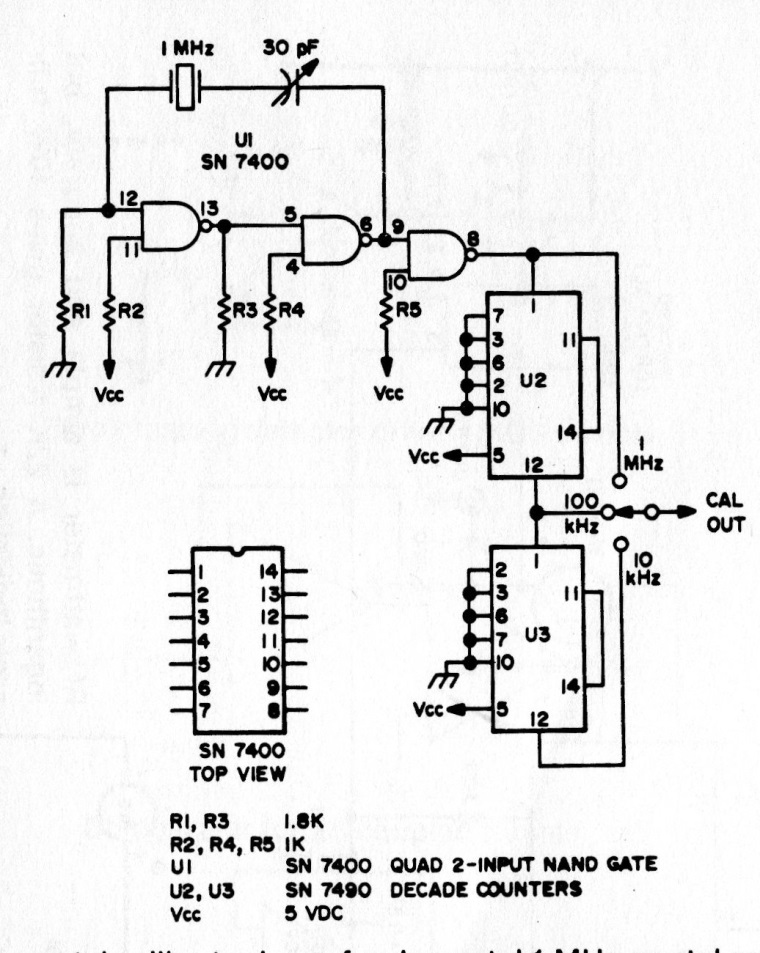

Com a precisão dada pelo cristal este circuito fornece sinais de diversas frequências para a calibração de circuitos. A frequência fundamental é de 1 MHz e os circuitos usados são TTL comuns com a alimentação de 5 V.
| Clique na imagem para ampliar |
