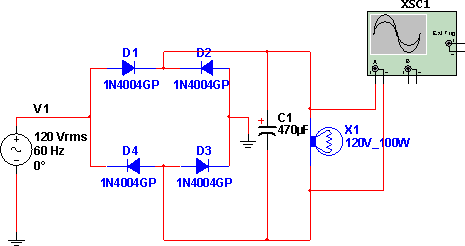

A ondulação ou ripple de uma fonte com filtragem por um capacitor pode ser visualizada com o circuito mostrado abaixo, simulado no Multisim 11.0. Com este circuito podemos usar o osciloscópio virtual para medir o ripple em termos de amplitude. A fonte, que no caso fornece uma tensão daordem de 130 V a uma carga resistiva, tem uma ondulação da ordem de 20 V de amplitude. Mude as escalas de tensão do osciloscópio para visualizar melhor esta tensão. Altere também o valor do capacitor e da carga para ver como o ripple se altera.
![Medindo do ripple Medindo do ripple](/images/stories/circuitos/ne0203_01.gif)
Medindo do ripple

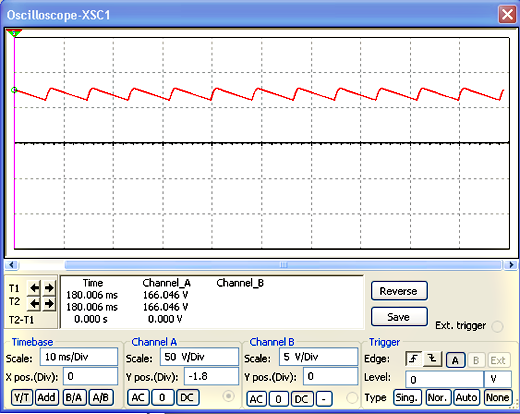

Na figura abaixo o ripple visto no osciloscópio virtual do Multisim.
![Osciloscópio virtual Osciloscópio virtual](/images/stories/circuitos/ne0203_02.png)
Osciloscópio virtual
Arquivos para download: Simulação e Netlist
