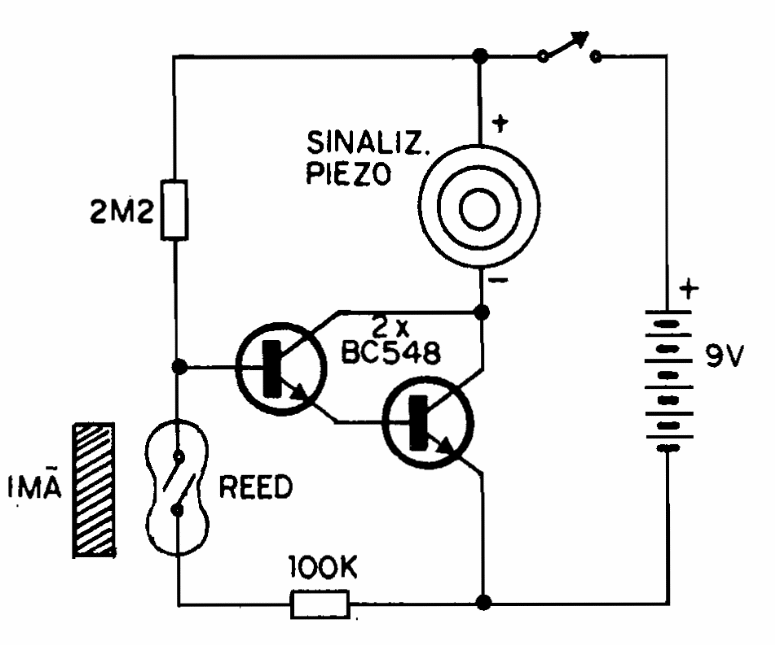

A finalidade deste circuito é avisar quando uma porta é aberta ou quando deixada aberta, alimentando um buzzer do tipo Sonalert. O circuito deve ser alimentado com tensão de acordo com o sinalizador e quando ele está inativo o consumo é desprezível.
| Clique na imagem para ampliar |
