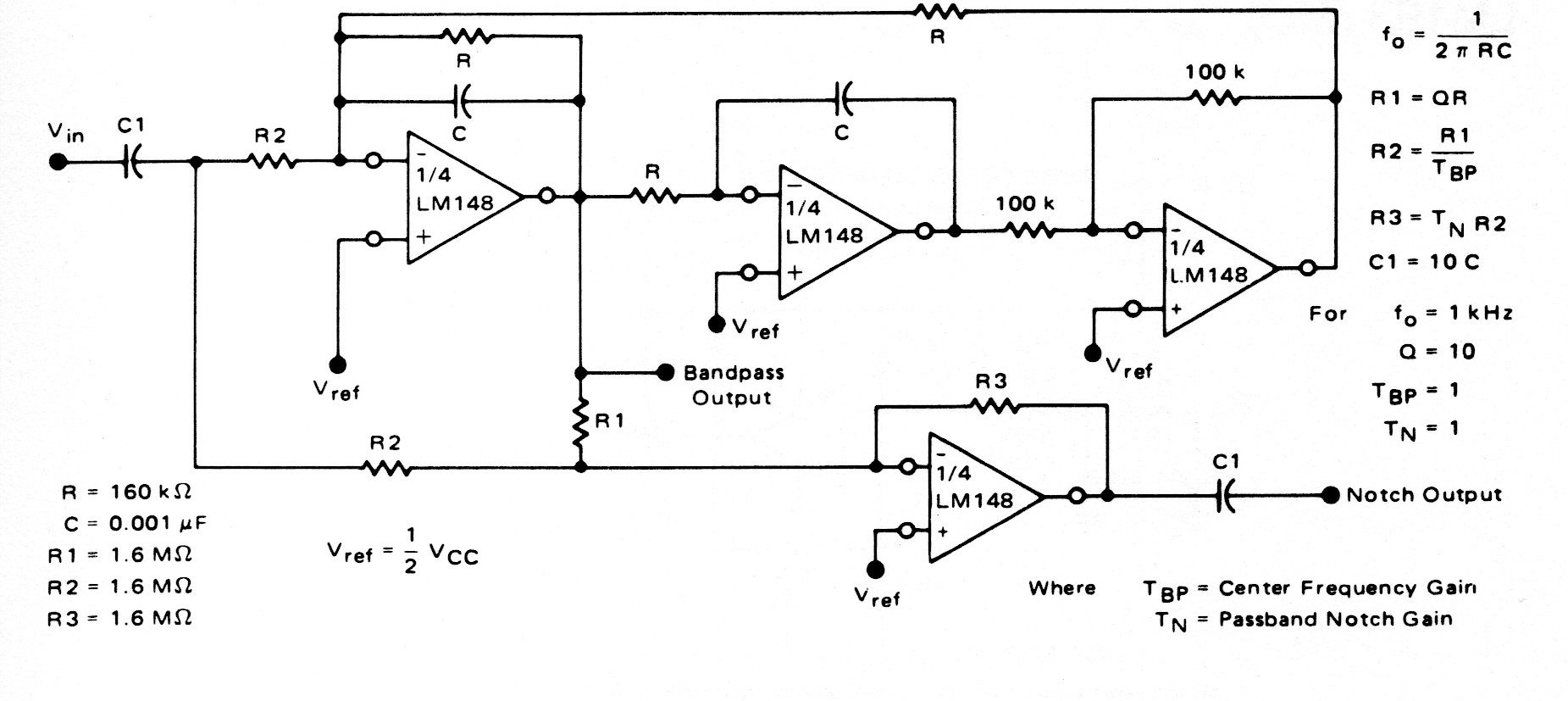

Este filtro foi encontrado no manual do próprio componente e tem valores de componentes para uma frequência de 1 kHz. Junto ao diagrama temos as fórmulas para cálculos dos componentes para outras frequências.
| Clique na imagem para ampliar |
Este filtro foi encontrado no manual do próprio componente e tem valores de componentes para uma frequência de 1 kHz. Junto ao diagrama temos as fórmulas para cálculos dos componentes para outras frequências.
