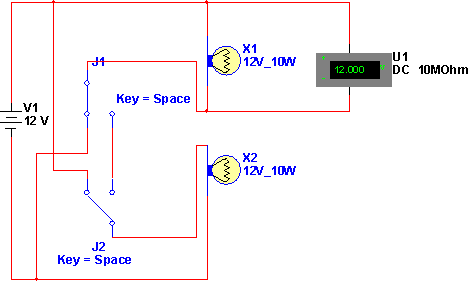

O circuito apresentado comuta duas cargas (que devem ser iguais), ligando-as em série numa posição e em paralelo na outra. Na simulação a alimentação é comutada de modo a alimentar com 6 V ou com 12 V as cargas, o que é constatado pela ligação do voltímetro. Para comutar, basta pressionar a tecla de espaço na simulação com o Multisim 11.0. Lembramos que para que a tensão se divida igualmente pelas cargas na ligação em série, suas resistências devem ser iguais.
Série - Paralelo (Carga)
Arquivos para download: Simulação e Netlist
