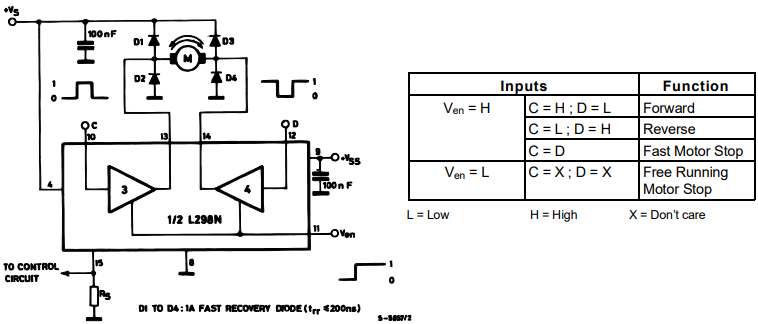

Este circuito é sugerido pelo manual do L298 da ST Microelectronics para uma ponte H de 4 A. A tensão máxima é de 46 V e as entradas são compatíveis TTL. Junto ao diagrama temos a tabela de níveis lógicos para o controle da carga.
