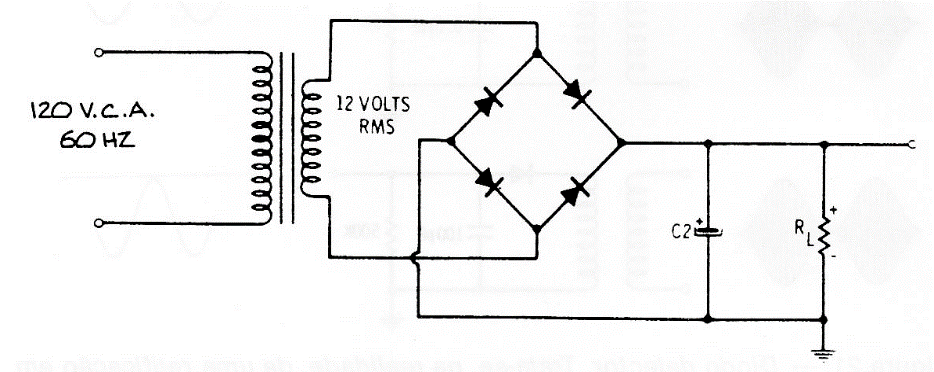

Esta é a configuração tradicional de uma fonte com retificação por ponte, sem regulagem. O circuito pode usar valores de capacitor de 470 uF a 10 000 uF conforme a filtragem desejada. Os diodos da ponte podem ser os 1N4002 para tensões de secundário de até 12 V e correntes até 1 A.
| Clique na imagem para ampliar |
