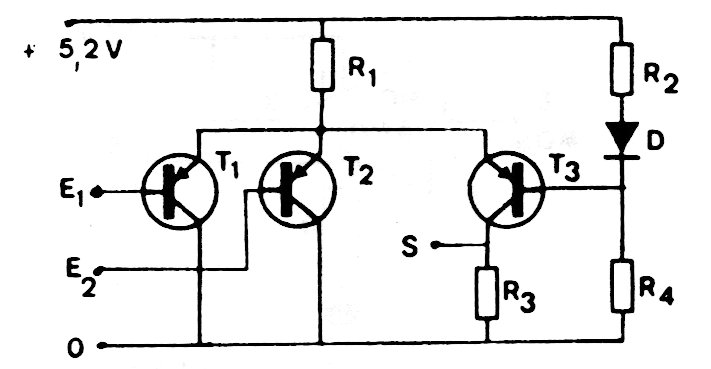

Este shield transistorizado funciona também como porta lógica. A alimentação pode ficar na faixa de 4,5 a 5,2 V e a saída depende da carga R1 pode ser de 1k, e os demais dependem das características desejdas. Os transistores são de uso geral.
| Clique na imagem para ampliar |
