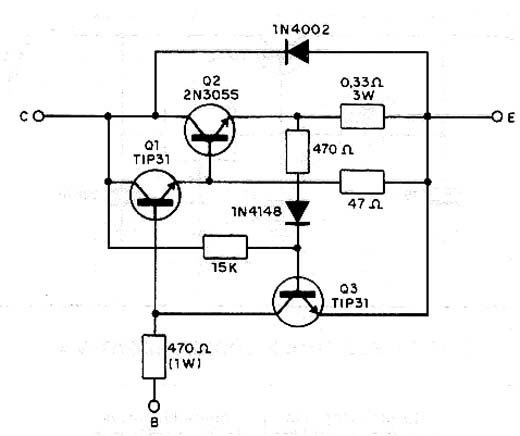

A finalidade deste circuito é proteger o transistor 2N3055 evitando excesso de dissipação. Os limites de corrente do circuito são dados pelo resistor de 15 k assim como pelo resistor de 0,33 ?. Os transistores Q1 e Q2 devem ser dotados de bons dissipadores de calor. Para os valores de componentes indicados a potência máxima do circuito será da ordem de 40 W (20 V x 2 A).
Transistor de Potência Protegido
