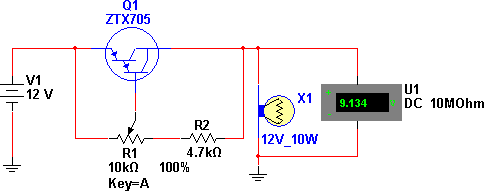

O circuito mostrado é um controle linear de potência utilizando um transistor Darlington PNP. Com transistores como o TIP120 pode-se controlar até 1 A, mas existem transistores de maior potência que podem ser usados neste circuito. O transistor deve ser dotado de radiador de calor e o potenciômetro pode ser de carbono. R1 é de 1/8 W e o circuito opera com tensões de 5 a 12 V devendo ser prevista uma queda que impede que a tensão máxima da fonte seja alcançada. Na simulação pelo Multisim 11.0 ligamos como carga uma lâmpada de 10 W (perto de 0,9 A) e um voltímetro para monitorar a tensão na carga. Esta tensão pode ser variada pela tecla A.
Reostato Darlington PNP
Arquivos para download: Simulação e Netlist
