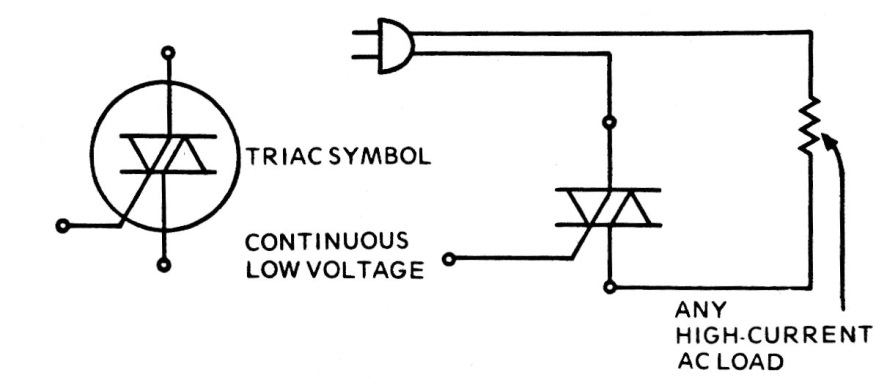

Na figura temos a configuração convencional para se usar um triac no controle de uma carga de potência alimentada pela rede de energia. A tensão de controle é contínua e o triac deve ser dotado de dissipador, conforme a carga controlada.
