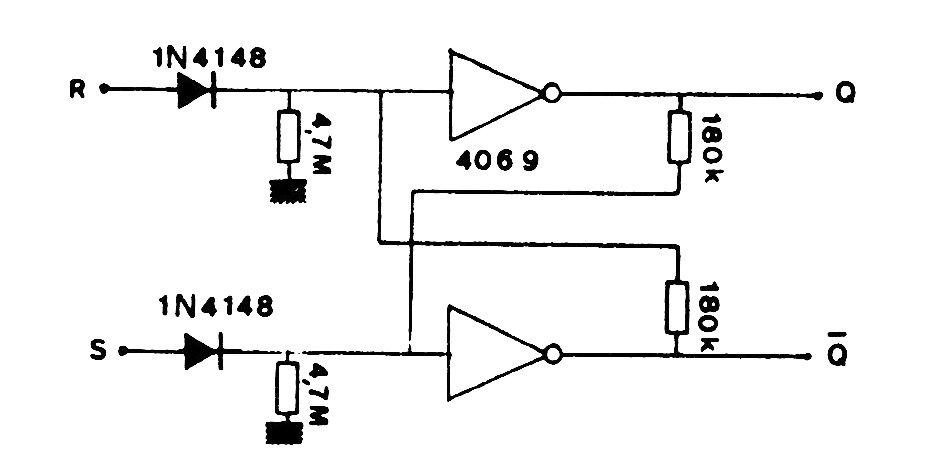

Na figura temos o modo de se controlar um flip-flop com o 4069 a partir de pulsos positivos. O circuito pode ser usado como shield, se alimentado por 5 V.
