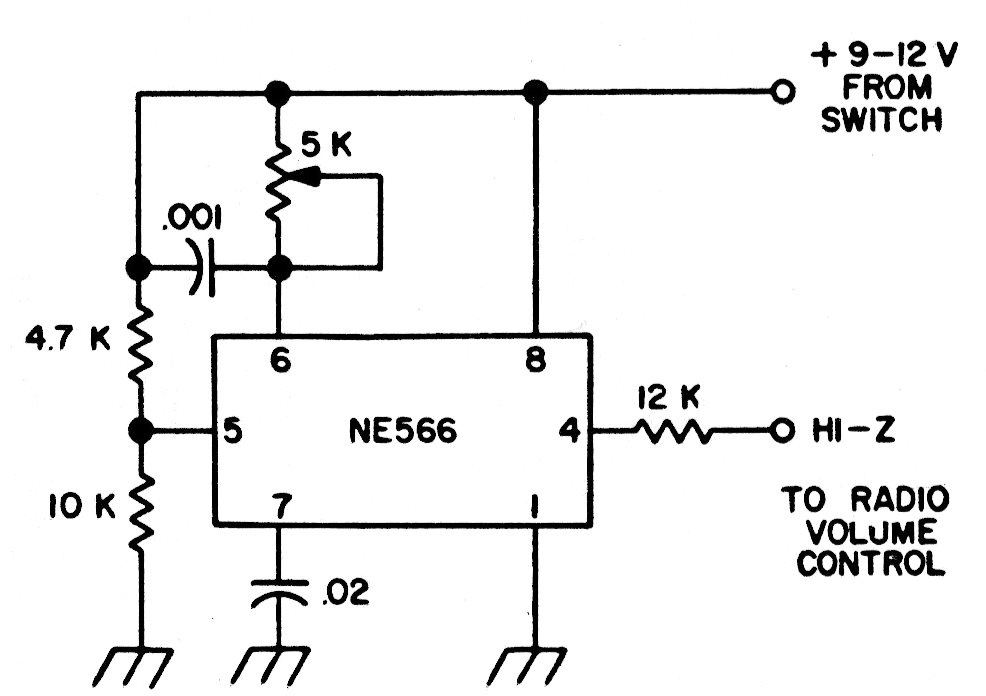

O 566 é um PLL bastante conhecido que pode ser usado para gerar tons de áudio. A ideia deste circuito encontrado numa documentação dos anos 70 é aplicar o sinal gerado ao controle de volume de um rádio, transformando-o num gerador de sinais.
| Clique na imagem para ampliar |
