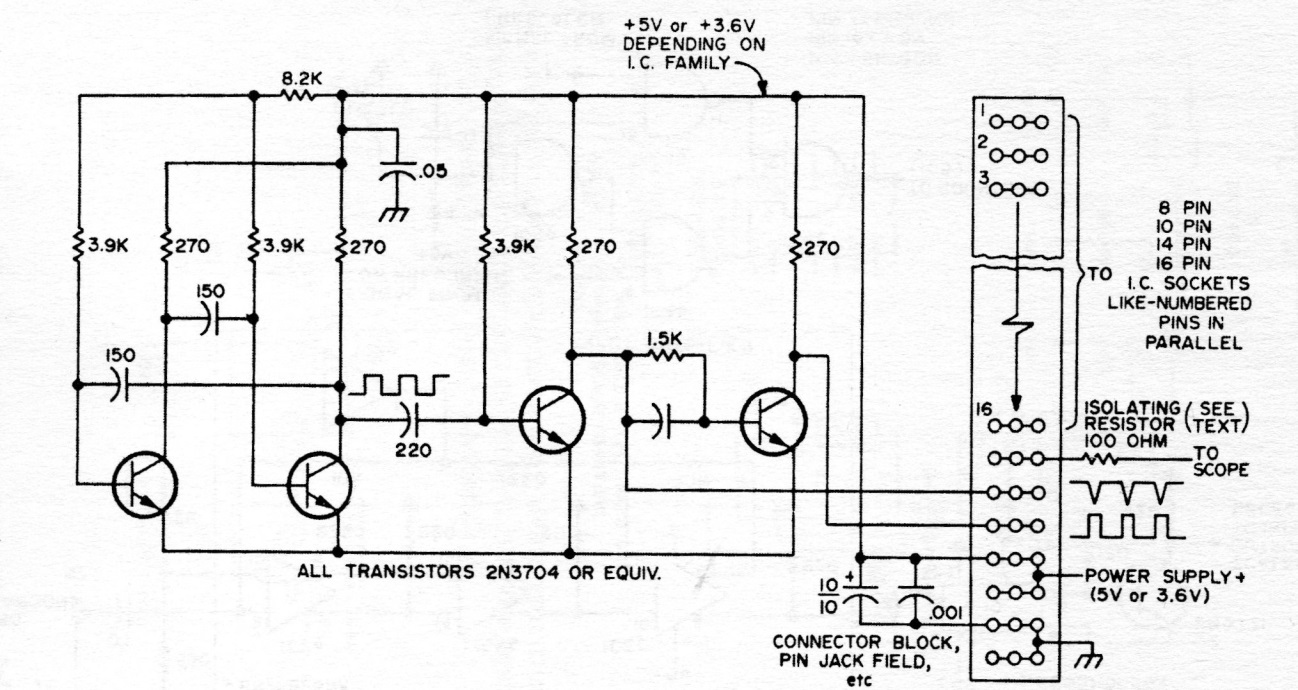

Encontramos este circuito numa documentação americana dos anos 80, sendo indicado para o teste de circuitos de uso geral TTL. O circuito pode ser adaptado para testar circuitos digitais de outras lógicas. O circuito gera um sinal de prova.
| Clique na imagem para ampliar |
