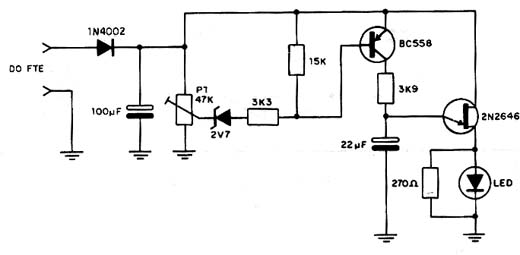

Se bem que os transistores unijunção já não sejam muito mais usados em nossos dias, havendo soluções mais modernas para suas aplicações, o circuito apresentado tem finalidades didáticas. Trata-se de um circuito que faz um LED piscar quando a potência aplicada a um alto-falante ou sistema de som ultrapassa certo valor. O ponto em que as oscilações iniciam é dado pelo ajuste de P1. Pode-se fazer o ajuste com a ajuda de um multímetro ligado à saída de um amplificador, medindo-se a tensão e com ajuda de cálculo determinar-se a potência aplicada a uma carga. O circuito é alimentado pelo próprio sinal de áudio do amplificador que deve ter potência superior a 20 W.
Detector de Sobrecargas Para Alto-Falantes (Áudio)
