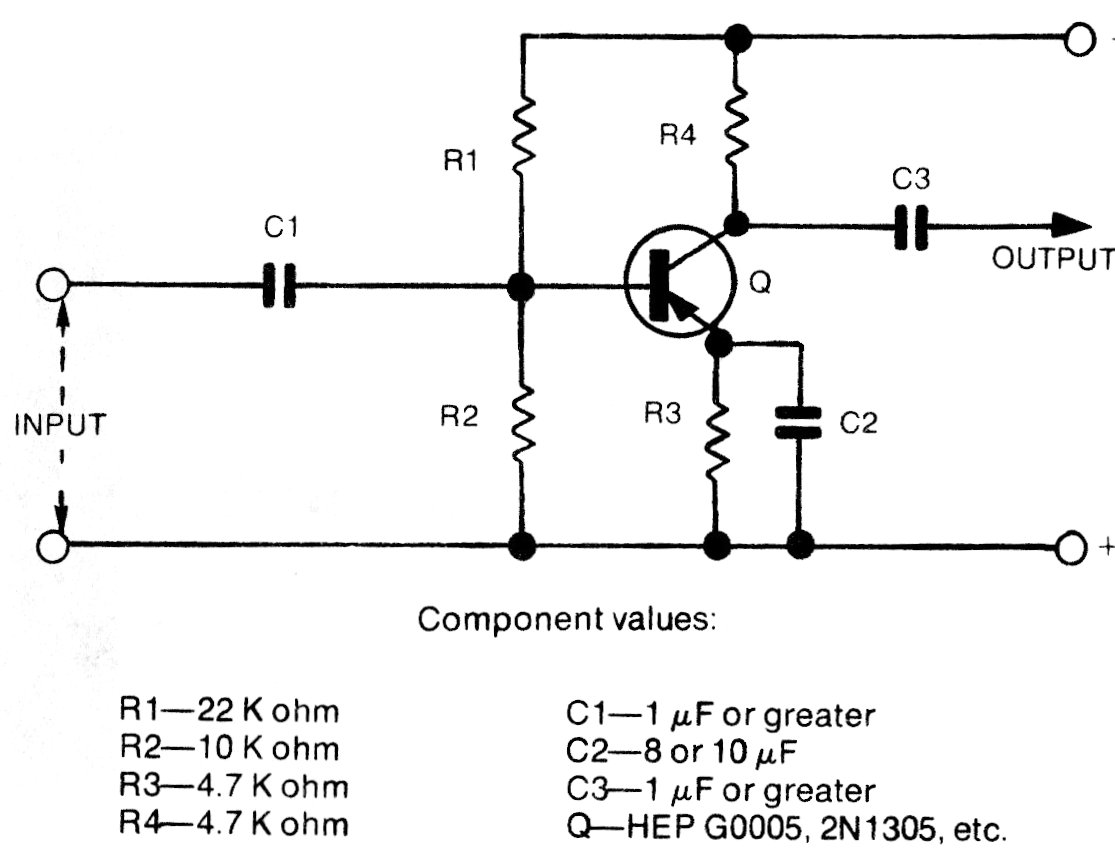

Esta é uma etapa amplificadora típica com 1 transistor de uso geral antigo de silício. O circuito é de uma documentação dos anos 80 e os valores dos componentes podem ser alterados O circuito pode ser alimentado com tensões de 3 a 9 V.
| Clique na imagem para ampliar |
