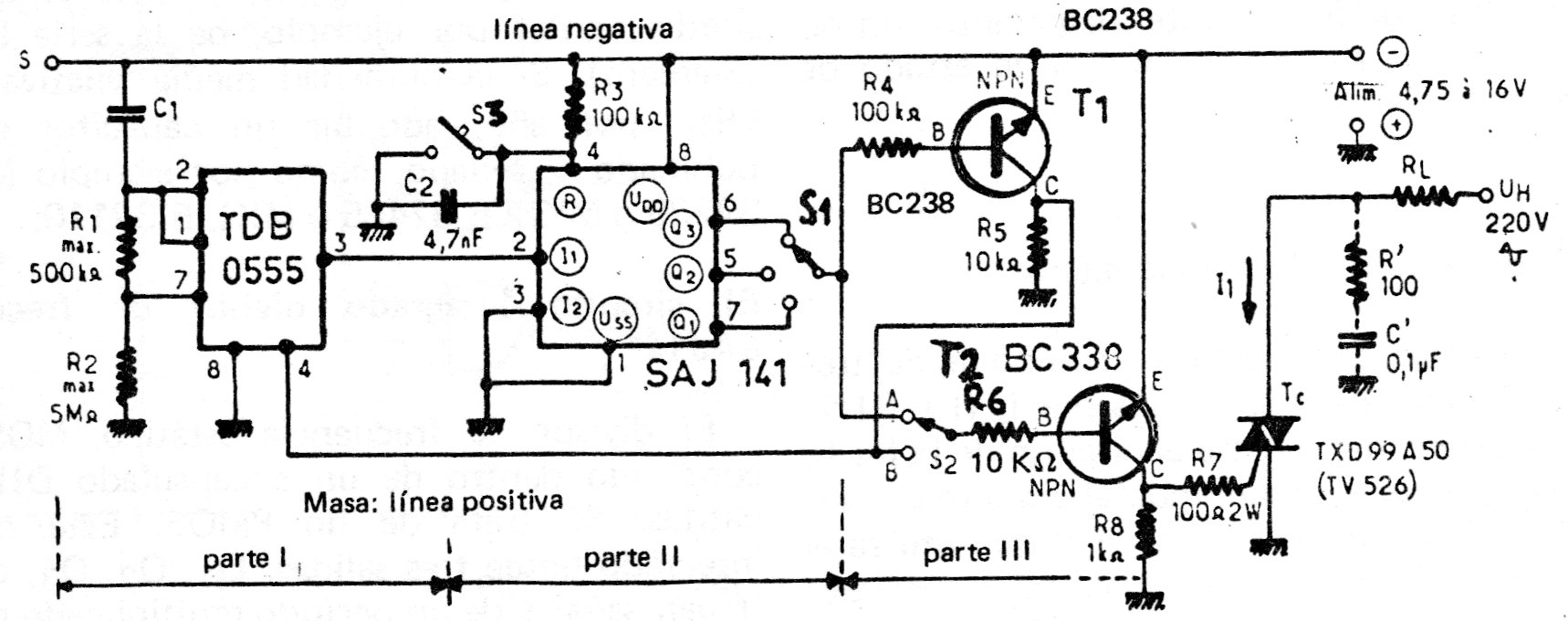

Este temporizador aciona cargas de alta potência alimentadas pela rede de energia. Os tempos são dados por C1 e pelos resistores em série no mesmo circuito. Capacitores de 1 000 uF permitem obter intervalos de mais de meia hora. Triacs equivalentes podem ser usados e ele deve ser dotado de dissipador de calor. Observe que o circuito foi desenhado com a linha negativa do lado de cima.
