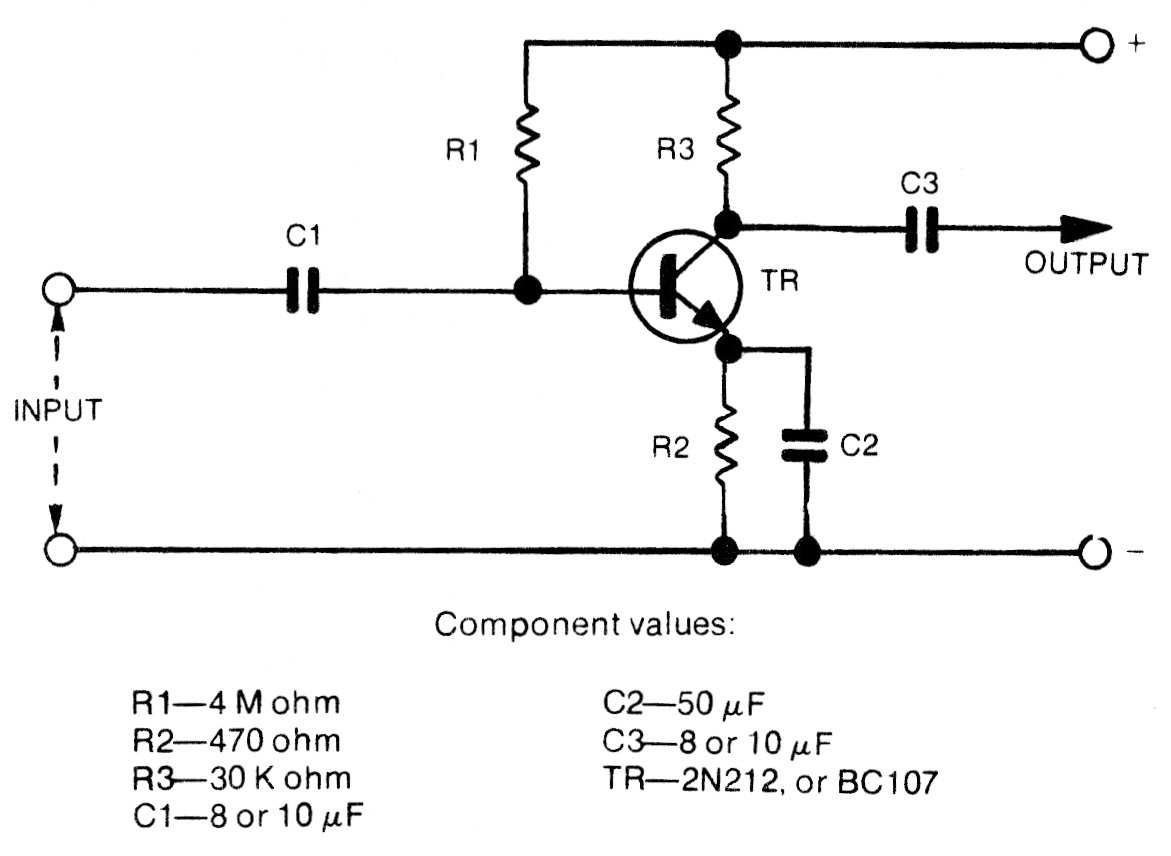

Diferentemente do anterior, este circuito usa apenas um resistor na polarização de base. Os valores dos componentes estão junto ao diagrama e a tensão de alimentação pode ficar entre 3 e 9 V tipicamente. O circuito é de uma documentação dos anos 80.
