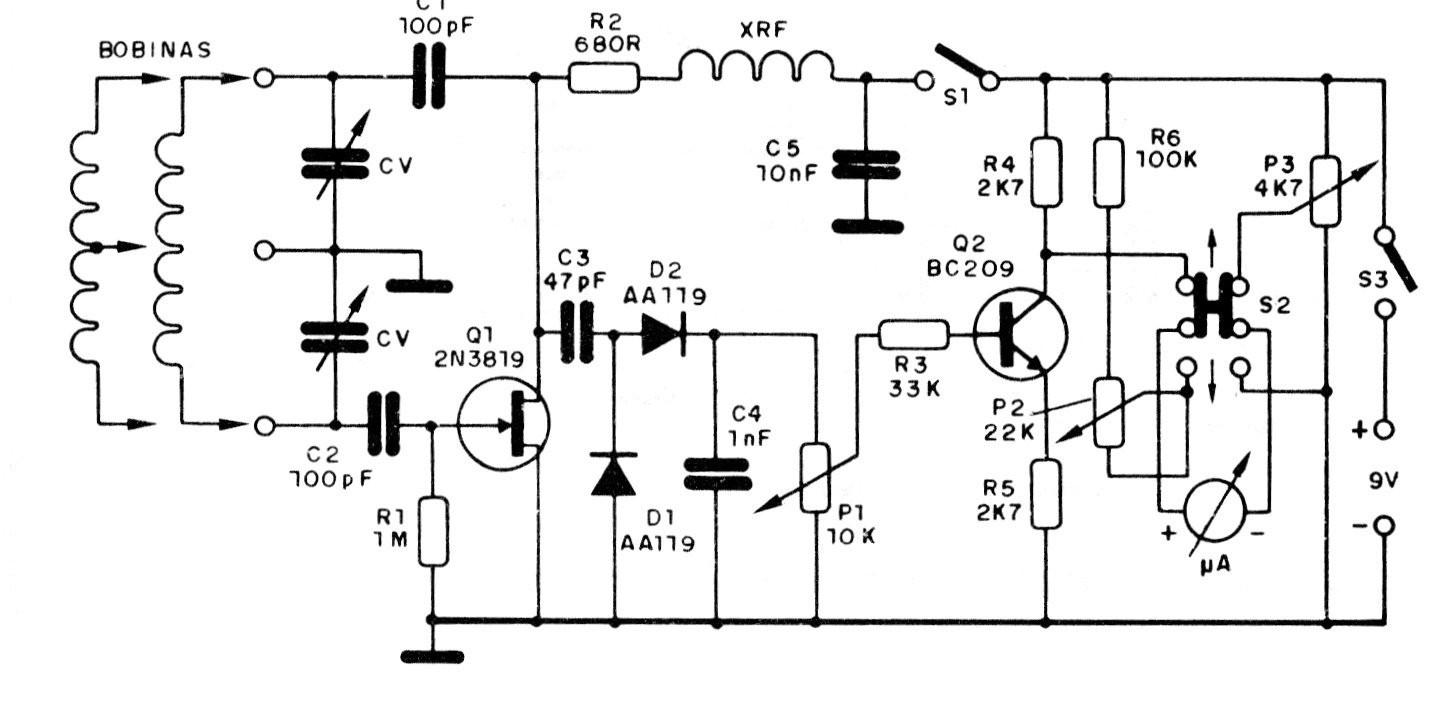

Este grid-dip meter ou ressonímetro foi obtido numa documentação de 1989, mas seu circuito é atual podendo ser usado FET equivalente. As bobinas são enroladas de acordo com as faixas de frequência que devem ser analisadas com o circuito. O instrumento indicador pode ser substituído pela escala baixa de correntes de um multímetro comum.
| Clique na imagem para ampliar |
